01 Nested Loops 조인
(1)기본 메커니즘
-중첩 루프문(Nested lool) 수행 구조 이해
Begin
For outer in (select deptno, empno, rpad(ename, 10) ename from emp)
Loop -- outer 루프
For inner in (select dname from dept where deptno = outer.deptno)
Loop ? inner 루프
Dbms_ouput.put_line(outer.empno || ‘ : ‘ || outer.ename || ‘ : ‘ || inner.dname);
End loop;
End loop;
End;
(2)힌트를 이용해서 NL 조인을 제어하는 방법
select /*+ ordered use_nl(e) */ *
from dept d,emp e
where e.deptno=d.deptno;
----------------------------------------------------------------------
Rows Row Source Operation
------- ---------------------------------------------------
0 STATEMENT
14 NESTED LOOPS (cr=39 pr=0 pw=0 time=172 us)
4 TABLE ACCESS FULL DEPT (cr=9 pr=0 pw=0 time=114 us)
14 TABLE ACCESS FULL EMP (cr=30 pr=0 pw=0 time=331 us)
----------------------------------------------------------------------
-ordered : from 절에 기술된 순서래도 조인
-use_nl : NL방식으로 조인
- 두 힌트를 써서 dept table(outer table)을 기준으로 emp table(inner table)과 조인할 때 NL방식조인
*세 개이상 조인시
-orderd HINT
select /*+ ordered use_nl(E) use_nl(J) use_nl(h) */ *
from departments d,employees e,jobs j,job_history h
where d.department_id=e.department_id
and e.job_id=j.job_id
and j.job_id=h.job_id;
-------------------------------------------------------------------------------------------
Rows Row Source Operation
------- ---------------------------------------------------
0 STATEMENT
84 TABLE ACCESS BY INDEX ROWID JOB_HISTORY (cr=188 pr=0 pw=0 time=377 us)
191 NESTED LOOPS (cr=178 pr=0 pw=0 time=30226 us)
106 NESTED LOOPS (cr=159 pr=0 pw=0 time=9432 us)
106 NESTED LOOPS (cr=43 pr=0 pw=0 time=6014 us)
27 TABLE ACCESS FULL DEPARTMENTS (cr=10 pr=0 pw=0 time=385 us)
106 TABLE ACCESS BY INDEX ROWID EMPLOYEES (cr=33 pr=0 pw=0 time=1116 us)
106 INDEX RANGE SCAN EMP_DEPARTMENT_IX (cr=13 pr=0 pw=0 time=501 us)(Object ID 10457)
106 TABLE ACCESS BY INDEX ROWID JOBS (cr=116 pr=0 pw=0 time=2152 us)
106 INDEX UNIQUE SCAN JOB_ID_PK (cr=10 pr=0 pw=0 time=832 us)(Object ID 10450)
84 INDEX RANGE SCAN JHIST_JOB_IX (cr=19 pr=0 pw=0 time=965 us)(Object ID 10462)
-------------------------------------------------------------------------------------------
-leading HINT(10g부터 from 절을 바꾸지 않고 순서를 제어할 수 있음)
select /*+ leading(e,j,h,d) use_nl(j) use_nl(h) use_nl(d) */ *
from departments d,employees e,jobs j,job_history h
where d.department_id=e.department_id
and e.job_id=j.job_id
and j.job_id=h.job_id;
-------------------------------------------------------------------------------------------
Rows Row Source Operation
------- ---------------------------------------------------
0 STATEMENT
84 NESTED LOOPS (cr=308 pr=0 pw=0 time=510 us)
85 NESTED LOOPS (cr=214 pr=0 pw=0 time=9293 us)
107 NESTED LOOPS (cr=134 pr=0 pw=0 time=3656 us)
107 TABLE ACCESS FULL EMPLOYEES (cr=16 pr=0 pw=0 time=583 us)
107 TABLE ACCESS BY INDEX ROWID JOBS (cr=118 pr=0 pw=0 time=2175 us)
107 INDEX UNIQUE SCAN JOB_ID_PK (cr=11 pr=0 pw=0 time=899 us)(Object ID 10450)
85 TABLE ACCESS BY INDEX ROWID JOB_HISTORY (cr=80 pr=0 pw=0 time=3121 us)
85 INDEX RANGE SCAN JHIST_JOB_IX (cr=16 pr=0 pw=0 time=1924 us)(Object ID 10462)
84 TABLE ACCESS BY INDEX ROWID DEPARTMENTS (cr=94 pr=0 pw=0 time=1601 us)
84 INDEX UNIQUE SCAN DEPT_ID_PK (cr=10 pr=0 pw=0 time=646 us)(Object ID 10447)
-------------------------------------------------------------------------------------------

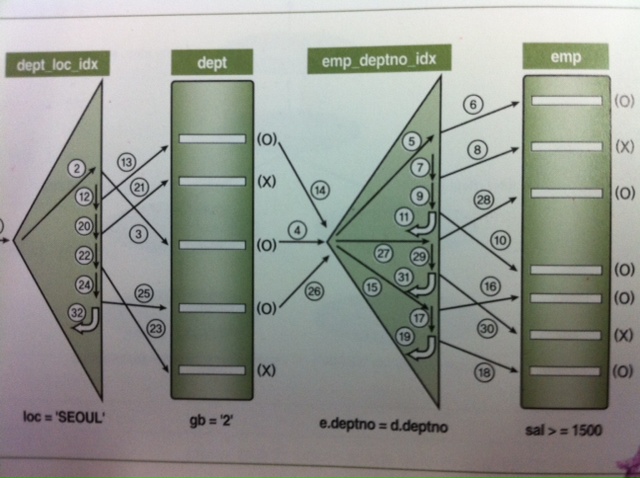

(3)NL 조인 수행 과정 분석
select /*+ ordered use_nl(e) */ e.empno,e.enmae,d.dname,e.job,e.sal
from dept d,emp e
where e.deptno=d.deptno
and d.loc='SEOUL'
and d.gb='2'
and e.sal >=1500
order by sal desc;
---------- index ----------------
pk_dept : dept.deptno
dept_loc_idx : dept.loc
pk_emp : emp.empno
emp_deptnpo_idx : emp.deptno
emp_sal_idx : emp.sal
---------------------------------------
1)dept.loc='SEOUL' 조건 만족(dept_loc_idx 범위스캔)
2)dept_loc_idx인덱스에서 읽은 deptno 값을 가지고 dept 테이블을 액세스해 dept.gb='2' 필터조건
3)dept 테이블에서 읽은 deptno 값을 가지고 조인 조건을 만족하는 emp.deptno_idx를 범위스캔
4)emp.deptno_idx에서 읽은 rowid를 가지고 emp 테이블에 액세스해 sal>=1500 필터조건
5)1~4과정을 통과한 레코드를 sal기준으로 내리차순 정렬
<부하 지점>
*dept_loc_idx의 인덱스 스캔량에 따라 전체 일량이 좌우 됨(gb='2' 필터링이 높다면 인덱스 추가)
*emp_deptno_idx부분에서 outer 테이블인 dept를 읽고나서 조인 액세스가 얼만큼 발생하느냐에 결정
*emp_deptno_idx를 읽고 나서 emp 테이블을 액세스하는 부분(sal>=1500 필터링이 높다면 인덱스 추가)
-NL 조인 매커니즘을 따라 각 단계의 수행 일량을 분석해 과도한 randowm 액세스가 발생하는 지점을 파악 후
조언 순서를 변경해 randowm 액세스 발생량을 줄이거나 인덱스 컬럼구성 변경 고려-
(4)NL조인의 특징
1.Randowm 액세스 위주의 조인 방식(오라클은 블록단위로 I/O 수행)
-대량의 데이터를 조인할 때 매우 비효율적
2.조인을 한 레코드씩 순차적으로 진행
-대용량이라도 부분범위처리가 가능하다면 빠른 응답 속도 기대
-순차적으로 진행하는 특징 때문에 먼저 액세스되는 테이블의 처리범위에 의해 전체 일량 결정
3.인덱스 구성 전략이 중요
-조인 컬럼에 인덱스가 있고 없고...있다면 컬럼 구성에 따라 조인 효율이 달라짐
(5)NL 조인 튜닝 실습
------------ index ------------------
pk_jobs : jops.jop_id
jobs_max_sal_ix : jobs.max_salary
pk_employees : employees.employee_id
emp_job_ix : employees.job_id
emp_hiredate_ix : employees.hire_date
-----------------------------------------------
select /*+ ordered use_nl(e) index(j) index(e) */
j.job_title,e.first_name,e.last_name,e.hire_date,e.salary,e.email,e.phone_number
from jobs s, employees e
where e.job_id=j.job_id ------ 3)
and j.max_salary >= 1500 ----- 1)
and j.job_type='A' ------ 2)
and e.hire_date>=to_date('19960101','yyyymmdd') -------4)
?----------------------------------------------------------------------------------------------------
Call Count CPU Time Elapsed Time Disk Query Current Rows
------- ------ -------- ------------ ---------- ---------- ---------- ----------
Parse 1 0.010 0.012 0 0 0 0
Execute 1 0.000 0.000 0 0 0 0
Fetch 2 0.000 0.007 1 9 0 5
------- ------ -------- ------------ ---------- ---------- ---------- ----------
Total 4 0.00 0.01 1 9 0 5
1.블록 I/O가 9개 발생.
-----------------------------------------------------------
Rows Row Source Operation
------- ---------------------------------------------------
5 NESTED LOOPS
3 TABLE ACCESS BY INDEX ROWID JOBS
5 INDEX RANGE SCAN JOBS_MAX_SAL_IX
5 TABLE ACCESS BY INDEX ROWID EMPLOYEES
8 INDEX RANGE SCAN EMP_JOB_IX
---------------------------------------------------------------------------------------------------------
2.JOBS_MAX_SAL_IX 를 스캔하고 JOB 테이블에 액세스한 획수가 278인 반면 FITEERING 된 결과는 3건
-----------------------------------------------------------
Rows Row Source Operation
------- ---------------------------------------------------
5 NESTED LOOPS
3 TABLE ACCESS BY INDEX ROWID JOBS
278 INDEX RANGE SCAN JOBS_MAX_SAL_IX
5 TABLE ACCESS BY INDEX ROWID EMPLOYEES
8 INDEX RANGE SCAN EMP_JOB_IX
-----------------------------------------------------------
*테이블을 액세스한 후에 필터링되는 비율이 높다면 인덱스에 필터 조건 컬럼을 추가(JOB_TYPE='A' 조건)
3.row에 대한 비효율적인 액세스는 없지만 인덱스 스캔단계에서의 블록 비효율
-----------------------------------------------------------
Rows Row Source Operation
------- ---------------------------------------------------
5 NESTED LOOPS (cr=1015 ----
3 TABLE ACCESS BY INDEX ROWID JOBS (cr=1003 ---
3 INDEX RANGE SCAN JOBS_MAX_SAL_IX (cr=1000 ---
5 TABLE ACCESS BY INDEX ROWID EMPLOYEES (cr=12 ----
8 INDEX RANGE SCAN EMP_JOB_IX (cr=8 -----
-----------------------------------------------------------
<부하원인>
JOBS_MAX_SAL_IX 가 [max_salary+job_type] 이고 선두컬럼이 부등호 조건임
max_salary>=1500의 레코드가 엄청 많다면 많은 양의 인덱스 블록을 스캔하고 필터링
3건을 리턴하기 위해 인덱스 블록을 1000개 읽은 것을 확인
<해결책>
JOBS_MAX_SAL_IX의 순서를 [job_type+max_salary]로 구성
4.employees와의 조인 액세스 부하
-----------------------------------------------------------
Rows Row Source Operation
------- ---------------------------------------------------
5 NESTED LOOPS (cr=1015 ----
1278 TABLE ACCESS BY INDEX ROWID JOBS (cr=166 ---
1278 INDEX RANGE SCAN JOBS_MAX_SAL_IX (cr=4 ---
5 TABLE ACCESS BY INDEX ROWID EMPLOYEES (cr=2566 ----
8 INDEX RANGE SCAN EMP_JOB_IX (cr=2558 -----
-----------------------------------------------------------
<부하원인>
job 테이블에 대해 일량은 많지만 비효율은 없음
employees 와의 조인 횟수가 1278번이지만 조인에 성공한 횟수는 5건
<해결책>
조인순서를 바꾸는 것을 고려(hire_data 조건절이 부합되는 레코드가 별로 없을 경우)
(6)테이블 Prefetch
-오라클 9i부터 nl 조인시 index rowid 에의한 inner table 액세스가 nested loops 위쪽으로 표시
테이블 액세스 단계에서 prefetch기능이 적용
-인덱스를 경유해 테이블 레코들를 액세스하는 도중 디스크에서 캐시로 블록을 적재해야 될 경우
읽을 가능성이 큰 블록들을 캐시에 미리 적재해 두는 기능
-_table_lookup_prefetch_size=0 으로 제어
----------------------------------------------------------------------
Rows Row Source Operation
------- ---------------------------------------------------
0 STATEMENT
14 NESTED LOOPS (cr=39 pr=0 pw=0 time=172 us)
4 TABLE ACCESS FULL DEPT (cr=9 pr=0 pw=0 time=114 us)
14 TABLE ACCESS (BY INDEX ROWID) OF 'EMP' (TABLE) (cr=30 pr=0 pw=0 time=331 us)
14 INDEX RANGE SCAN EMP_DEPT_IX (cr=13 pr=0 pw=0 time=501 us)(Object ID 10457)
----------------------------------------------------------------------
----------------------------------------------------------------------
Rows Row Source Operation
------- ---------------------------------------------------
0 STATEMENT
14 TABLE ACCESS (BY INDEX ROWID) OF 'EMP' (TABLE) (cr=30 pr=0 pw=0 time=331 us)
14 NESTED LOOPS (cr=39 pr=0 pw=0 time=172 us)
4 TABLE ACCESS FULL DEPT (cr=9 pr=0 pw=0 time=114 us)
14 INDEX RANGE SCAN EMP_DEPT_IX (cr=13 pr=0 pw=0 time=501 us)(Object ID 10457)
----------------------------------------------------------------------
<실행순서> (8)버퍼 pinging 효과 <9i 버퍼 pinning 효과> Misses in library cache during parse: 1 Rows Row Source Operation *inner 쪽 index(dept_pk)로 140만번 액세스가 일어났지만 논리적인 블록 I/O는 2번 ------------------------------------------------------------------------------------------- Call Count CPU Time Elapsed Time Disk Query Current Rows Misses in library cache during parse: 1 Rows Row Source Operation *unique index이지만 range scan으로 테이블 엑세스가 NL 위쪽에 위치하면 버퍼 pinning상태가 유지 -user rowid로 테이블 액세스할 때도 버퍼 pinning -NL조인에서 inner쪽 루트 아래 인덱스 블록들도 buffer pinning Call Count CPU Time Elapsed Time Disk Query Current Rows Misses in library cache during parse: 1 Rows Row Source Operation Call Count CPU Time Elapsed Time Disk Query Current Rows Misses in library cache during parse: 1 Rows Row Source Operation Call Count CPU Time Elapsed Time Disk Query Current Rows Misses in library cache during parse: 1 Rows Row Source Operation
1. inner쪽 non-unique인덱스를 range scan할 경우
2. inner쪽 unique 인덱스를 non-unique조건(인덱스 구성 컬럼이 '=' 조건이 아닐때)range scan할 경우
3. inner쪽 unique 인덱스를 unique조건(인덱스 구성 컬럼이 '=' 조건)을 range scan 할 경우 나타날 수 있다.
unique scan일 때는 안 나타날 수 있음-정확한 규칙은 찾지 못함
(7)배치 I/O (공식 명칭은 아님)-가설
-inner 쪽 index만으로 조인을 하고 테이블과의 조인은 나중에 일괄처리하는 매커니즘
-outer 테이블로부터 액세스되는 inner 테이블 블록에 대한 disk I/O 횟수를 줄이기 위해
table prefetch에 이어 추가 도입
-nlj_batching 사용. nlj_prefetch(table prefetch 로 전환)
1.드라이빙 테이블에서 일정량의 레코드를 읽어 inner 쪽 index와 조인하면서 중간 결과집합을 만듬
2.중간 결과집합이 일정량 쌓이면 inner 테이블 레코드를 액세스.
테이블 블록을 버퍼에서 쌓으면 최종 결과 집합, 못 찾으면 중간집합
3.2번 과정에서 남겨진 중간 집합을 inner 쪽 테이블 블록을 디스크에서 읽음
4.버퍼에 올라온 테이블 레코드를 읽어 최종 결과 집합에 담는다
5.모든 레코드 처리하거나 fetch call 을 중단할 때까지 1~4 반복
<8i 버퍼 pinning 효과>
1.inner 쪽 인덱스를 통해 액세스되는 테이블 블록이 계속 같은 블록을 가리키면 논리 I/O는 발생하지 않는다
2.하나의 outer 레코드에 대한 inner 쪽과의 조인을 마치고 다른 레코드를 읽기 위해 outer 쪽으로
돌아오는 수간 pin을 해제
1.inner쪽 index 루트 블록에 대한 buffer pinning효과(두번째 액세스 되는 순간)
2.inner쪽을 한 번 액세스할 때마다 non-unique인덱스로 여러개의 테이블 레코드를 읽을 때
<10g 버퍼 pinning 효과>
-inner 쪽 테이블을 index range scan을 거쳐 NL조인 위쪽에서 액세스할 때는 하나의 outer 레코드에 대한 inner쪽과의
조인을 마치고 outer 쪽으로 돌아오더라고 테이블 블록에 대한 pinning상태는 유지한다
-dept:4건(pk 설정)
emp:140만건
select /*+ ordered use_nl(d) */ count(e.ename), count(d.dname)
from t_emp e, dept d
where d.deptno = e.deptno
-------------------------------------------------------------------------------------------
Call Count CPU Time Elapsed Time Disk Query Current Rows
------- ------ -------- ------------ ---------- ---------- ---------- ----------
Parse 1 0.050 0.101 0 78 0 0
Execute 1 0.000 0.000 0 0 0 0
Fetch 2 31.640 38.674 8845 1409213 0 1
------- ------ -------- ------------ ---------- ---------- ---------- ----------
Total 4 31.690 38.776 8845 1409291 0 1
Optimizer goal: ALL_ROWS
Parsing user: HR (ID=34)
------- ---------------------------------------------------
0 STATEMENT
1 SORT AGGREGATE (cr=1409213 pr=8845 pw=0 time=38674389 us)
1400000 NESTED LOOPS (cr=1409213 pr=8845 pw=0 time=49030749 us)
1400000 TABLE ACCESS FULL T_EMP (cr=9211 pr=8845 pw=0 time=21030654 us)
1400000 TABLE ACCESS BY INDEX ROWID DEPT (cr=1400002 pr=0 pw=0 time=24163811 us)
1400000 INDEX UNIQUE SCAN DEPT_PK (cr=2 pr=0 pw=0 time=9583422 us)(Object ID 10554)
-------------------------------------------------------------------------------------------
*10g까지는 루트블록만 pinning대상(test 환경의 dept는 작은 테이블이라 인덱스 루트블록이 곧 리프블록)
*테이블 블록은 inner 쪽을 액세스할 때마다 한건씩만 읽고 outer 쪽으로 돌아가므로 pinning은 일어나지 않음
-unique index 를 range scan하도록 조절
select /*+ ordered use_nl(d) */ count(e.ename), count(d.dname)
from t_emp e, dept d
where d.deptno between e.deptno and e.deptno + 1
------- ------ -------- ------------ ---------- ---------- ---------- ----------
Parse 1 0.040 0.045 0 78 0 0
Execute 1 0.000 0.000 0 0 0 0
Fetch 2 29.280 29.226 0 9214 0 1
------- ------ -------- ------------ ---------- ---------- ---------- ----------
Total 4 29.320 29.272 0 9292 0 1
Optimizer goal: ALL_ROWS
Parsing user: HR (ID=34)
------- ---------------------------------------------------
0 STATEMENT
1 SORT AGGREGATE (cr=9214 pr=0 pw=0 time=29226350 us)
1400000 TABLE ACCESS BY INDEX ROWID DEPT (cr=9214 pr=0 pw=0 time=35000227 us)
2800001 NESTED LOOPS (cr=9213 pr=0 pw=0 time=8455667 us)
1400000 TABLE ACCESS FULL T_EMP (cr=9211 pr=0 pw=0 time=4200081 us)
1400000 INDEX RANGE SCAN DEPT_PK (cr=2 pr=0 pw=0 time=13438959 us)(Object ID 10554)
-------------------------------------------------------------------------------------------
블록 I/O는 1 (9214-9213)
<11g 버퍼 pinning 효과>
-table prefetch 방식으로 액세스하더라도 인덱스 블록에 대한 buffer pinning효과는 똑같이 나타남
-------------------------------------------------------------------------------------------
select /*+ ordered use_nl_with_index(d) nlj_prefetch(d) */
count(e.ename), count(d.dname)
from t_emp e, t_dept d
where d.no = e.no
and d.deptno = e.deptno
------- ------ -------- ------------ ---------- ---------- ---------- ----------
Parse 1 0.080 0.078 0 87 0 0
Execute 1 0.000 0.000 0 0 0 0
Fetch 2 0.320 0.625 0 14167 0 1
------- ------ -------- ------------ ---------- ---------- ---------- ----------
Total 4 0.400 0.703 0 14254 0 1
Optimizer goal: ALL_ROWS
Parsing user: SCOTT (ID=36)
------- ---------------------------------------------------
0 STATEMENT
1 SORT AGGREGATE (cr=14167 pr=0 pw=0 time=0 us)
14000 TABLE ACCESS BY INDEX ROWID T_DEPT (cr=14167 pr=0 pw=0 time=369828 us cost=1 size=35 card=1)
28001 NESTED LOOPS (cr=167 pr=0 pw=0 time=114684 us cost=3150 size=272000 card=4000)
14000 TABLE ACCESS FULL T_EMP (cr=95 pr=0 pw=0 time=49505 us cost=30 size=488334 card=14798)
14000 INDEX UNIQUE SCAN T_DEPT_PK (cr=72 pr=0 pw=0 time=0 us cost=0 size=0 card=1)(Object ID 16136)
-------------------------------------------------------------------------------------------
-배치 I/O포맷 test
-드라이빙 테이블을 무작위로 정렬한 결과 인덱스 블록에 대한 buffer pinning 효과가 사라짐(같은 값으로 반복액세스가 힘듬)
-------------------------------------------------------------------------------------------
select /*+ ordered use_nl_with_index(d) nlj_batching(d) */
count(e.ename), count(d.dname)
from t_emp e, t_dept d
where d.no = e.no
and d.deptno = e.deptno
------- ------ -------- ------------ ---------- ---------- ---------- ----------
Parse 1 0.100 0.104 0 87 0 0
Execute 1 0.000 0.000 0 0 0 0
Fetch 2 0.350 0.355 7 28098 0 1
------- ------ -------- ------------ ---------- ---------- ---------- ----------
Total 4 0.450 0.459 7 28185 0 1
Optimizer goal: ALL_ROWS
Parsing user: SCOTT (ID=36)
------- ---------------------------------------------------
0 STATEMENT
1 SORT AGGREGATE (cr=28098 pr=7 pw=0 time=0 us)
14000 NESTED LOOPS (cr=28098 pr=7 pw=0 time=398080 us)
14000 NESTED LOOPS (cr=14098 pr=7 pw=0 time=231365 us cost=3149 size=272000 card=4000)
14000 TABLE ACCESS FULL T_EMP (cr=95 pr=7 pw=0 time=21634 us cost=30 size=488730 card=14810)
14000 INDEX UNIQUE SCAN T_DEPT_PK (cr=14003 pr=0 pw=0 time=0 us cost=0 size=0 card=1)(Object ID 16136)
14000 TABLE ACCESS BY INDEX ROWID T_DEPT (cr=14000 pr=0 pw=0 time=0 us cost=1 size=35 card=1)4
-------------------------------------------------------------------------------------------
-드라이빙 테이블을 무작위로 정렬한 결과 table prefetch 에도 buffer pinning 효과가 없음
-------------------------------------------------------------------------------------------
select /*+ ordered use_nl_with_index(d) nlj_prefetch(d) */
count(e.ename), count(d.dname)
from t_emp e, t_dept d
where d.no = e.no
and d.deptno = e.deptno
------- ------ -------- ------------ ---------- ---------- ---------- ----------
Parse 1 0.080 0.083 0 87 0 0
Execute 1 0.000 0.000 0 0 0 0
Fetch 2 0.360 0.371 0 28098 0 1
------- ------ -------- ------------ ---------- ---------- ---------- ----------
Total 4 0.440 0.454 0 28185 0 1
Optimizer goal: ALL_ROWS
Parsing user: SCOTT (ID=36)
------- ---------------------------------------------------
0 STATEMENT
1 SORT AGGREGATE (cr=28098 pr=0 pw=0 time=0 us)
14000 TABLE ACCESS BY INDEX ROWID T_DEPT (cr=28098 pr=0 pw=0 time=414624 us cost=1 size=35 card=1)
28001 NESTED LOOPS (cr=14098 pr=0 pw=0 time=119159 us cost=3149 size=272000 card=4000)
14000 TABLE ACCESS FULL T_EMP (cr=95 pr=0 pw=0 time=51923 us cost=30 size=488730 card=14810)
14000 INDEX UNIQUE SCAN T_DEPT_PK (cr=14003 pr=0 pw=0 time=0 us cost=0 size=0 card=1)(Object ID 16136)
-------------------------------------------------------------------------------------------
첨부파일 (1개)
